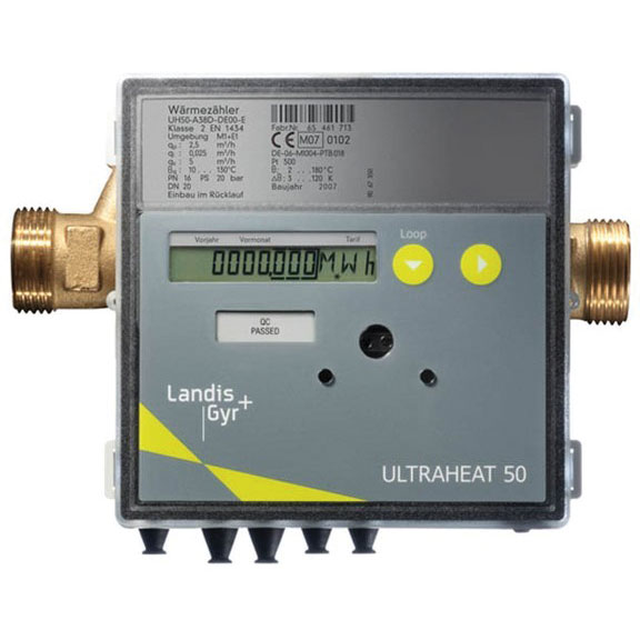

Теплосчетчик ULTRAHEAT T550/UH50

ULTRAHEAT T550/UH50

Теплосчетчик ULTRAHEAT T550/UH50 предназначен для измерения потребления тепла в системах теплоснабжения. Счетчик пригоден также для измерения холода (только холода или в комбинации с измерением тепла).

Преимущества теплосчетчика ULTRAHEAT T550/UH50
  • Ультразвуковой счетчик тепла или холода, а также комбинированный
    счетчик тепла/холода.
  • Метрологический динамический диапазон измерения 1:100.
  • Полный динамический диапазон 1:1000.
  • Произвольное положение при установке, установка в подающий или
    обратный трубопровод.
  • Зоны успокоения потока до и после счетчика не требуются.
  • Цельнометаллическое исполнение канала измерения расхода.
  • Журнал событий.
  • Разнообразие тарифных функций.
  • Самодиагностика.

Счетчик серийно оснащен оптическим интерфейсом по EN 62056-21. Кроме этого, для дистанционного считывания может применяться один из встраиваемых коммуникационных модулей:

  • модуль с 2- мя стандартными импульсными выходами;
  • M-Bus модуль G4 по EN 1434-3;
  • M-Bus модуль G4-MI с 2-мя импульсными входами;
  • аналоговый модуль с 2-мя выходами 0-10 В, 0-20 мА или 4-20 мА;
  • радиомодуль (считывание по радио) с 2-мя импульсными входами;
  • GPRS (считывание через e-mail, ftp, http или SMS).

Теплосчетчик имеет встроенный архиватор и журнал событий. Архивируемые данные могут быть выбраны из имеющегося перечня. Параметрирование и считывание архива производится через оптический интерфейс с помощью программы UltraAssist.

Счетчик может иметь в качестве источника питания сетевой блок питания или встроенную батарею. Долговечность батареи зависит от ее типа и установленных в счетчик модулей и составляет 6 или 11 лет.

Конструктивный срок службы теплосчетчика — 15 лет.

Межповерочный интервал – 4 года.

Теплосчетчик ULTRAHEAT T550/UH50 зарегистрирован в Государственном реестре средств измерительной техники под номером У1154-11.

Каталог ULTRAHEAT T550/UH50

Декларация о сроке службы теплосчетчиков Ultraheat

Сертификат Ultraheat T550/UH50



Технические данные вычислителя ULTRAHEAT T550/UH50
Класс точности EN 1434 класс 2 или 3
Класс защиты IP 54
Дисплей 7 разрядов
Единицы энергии kWh / MWh или MJ / GJ
Диапазон температур, °C 2…180
Номинальное давление PN (бар) PN16 / PN25
Максимальная разность температур, К 120
Минимальная температур, К 3
Порог срабатывания, К 0,2
Технические данные преобразователей расхода ULTRAHEAT T550/UH50 с резьбовым присоединением
Номинальный расход qp, м3 0,6 1,5 0,6 1,5 2,5  2,5 3,5  6,0  10
Максимальный расход qs, м3 1,2 3,0 1,2  3,0  5,0  5,0  7,0  12  20
Минимальный расход qi, л/ч 6 15 6  15  25  25  35  60  100
Порог срабатывания (программируемый), л/ч 1,2/2,4 3/6 1,2/2,4  3/6  5/10   5/10  7/14  12/24  20/40
Длина, мм 110 110 190 190 130 190 260 260 300
Резьба G3/4 G3/4 G1 G1 G1 G1 G13/4 G13/4 G2
Потери давления при qp, мбар 150 150 150 160 200 200 60 180 100
Технические данные преобразователей расхода ULTRAHEAT T550/UH50 с фланцевым присоединением
Номинальный расход qp, м3 0,6 1,5 2,5 3,5 6,0  10 15  25  40 60 150
Максимальный расход qs, м3 1,2 3,0 5,0  7,0  12  20 30  50 80 120 300
Mинимальный расход qi, л/ч 6 15 25  35 60 100 150  250 400  600 1500
Порог срабатывания (программируемый), л/ч 1,2/2,4 3/6 3/5  7/14  12/24  20/40  30/60  50/100  80/160  120/400 600
Длина, мм 190 190 190 260 260 300 270 300 300  360 500
Фланец DN20  DN20 DN20 DN25 DN25 DN40 DN50 DN65 DN80  DN100 DN150
Потери давления при qp, мбар 125 160 195 160 180 165 100 105 160  115 <120
